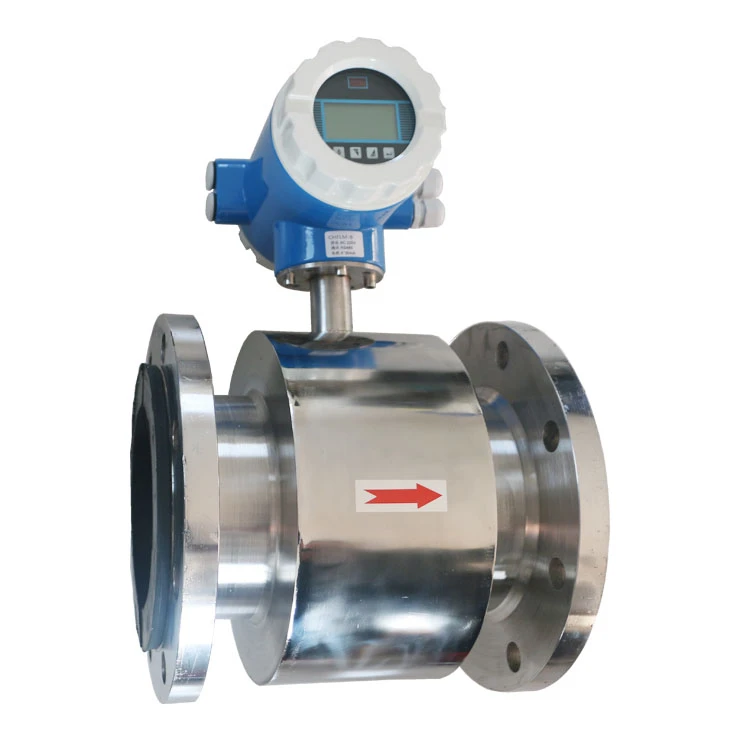

Elektromagnetický prietokomer vody

Vlastnosti:

1): Prevodník využíva 16 vysokovýkonných mikroprocesorov, 2x16LCD displej, pohodlné nastavenie parametrov a spoľahlivé programovanie.

2): Prístrojová skrinka odolná proti výbuchu, používaná na zodpovedajúcich miestach odolných voči výbuchu.

3): Menovitý priemer série je DN3-DN3000 a materiály obloženia snímača a elektród majú rôzne možnosti.

4): Prevodník využíva novú metódu budenia, nízku spotrebu energie, stabilnú nulovú polohu a vysokú presnosť.

5); Prevodník môže byť integrovaný alebo oddelený so snímačom.

6): Meranie nie je ovplyvnené zmenami hustoty kvapaliny, viskozity, teploty, tlaku a vodivosti.

7): Elektromagnetický prietokomer JYLDE je dvojcestný merací systém s tromi kalkulačkami: kladný celkový, reverzný celkový rozdiel;

8): prietokomer môže zobrazovať kladný a záporný prietok a má viacero výstupov: prúd, impulz, digitálna komunikácia, HART.

9): Prevodník využíva technológiu povrchovej montáže (SMT) s funkciami samokontroly a autodiagnostiky.

10): V meracom potrubí nedochádza k upchávaniu komponentov tekutiny, nedochádza k stratám tlaku a nízke požiadavky na rovné časti potrubia. Typy elektromagnetických prietokomerov

Electromagnetic water flow meter

Parameter

Meno Produktu	elektromagnetický prietokomer vody
Kaliber	DN6-DN3000
Nominálny tlak	0,6-4,0 MPa (špeciálny tlak je možné prispôsobiť)
Presnosť	0,2 % (DN15-DN600), 0,5 % (DN700-DN3000)
Materiál podšívky	PTFE, PFA, F46, Neoprén, Polyuretán
Typ elektródy	SS316,HB,HC,TI,TA
Okolitá vlhkosť	5-100% RH (relatívna vlhkosť)
Teplota okolia	-25 ℃ až +60 ℃
Rozsah merania	1500:1, prietok<15>
Typ štruktúry	Integrovaný typ, Diaľkový typ, Ponorný typ, Ex-proof typ
Úroveň ochrany	IP65, IP68
Ex-proof Mark	ExmdIIBT4
Štandard produktu	Elektromagnetický prietokomer JB/T9248-1999

Výber materiálu podšívky

Materiál podšívky	Hlavný výkon	Rozsah pôsobnosti
PTFE	1.1. Najstabilnejšie chemické vlastnosti plastov v materiáli, ktorý je odolný voči vriacej kyseline chlorovodíkovej, kyseline sírovej a aqua regia, ale tiež odolný voči koncentrovaným kyselinám a rôznym organickým rozpúšťadlám, neznášanlivosti fluoridu chloričitého, tekutého kyslíka, vysokorýchlostného tekutého kyslíka, ozónu korózia. 2. Slabá odolnosť proti opotrebovaniu	Koncentrované kyseliny, zásady a iné korozívne médiá
PFA	Odolnosť proti korózii s PTEF, silný anti-negatívny tlak	Môže byť použitý pre stav podtlaku
F46	1. Odolnosť proti korózii s PTEF. 2. Môže vydržať nízke opotrebovanie. 3. Silný antinegatívny tlak.	S PTFE 2. Môže byť použitý pre médiá s nízkym abrazívnym účinkom
Neoprén	1. Majú vynikajúcu flexibilitu, vysoký stupeň ťahovej sily, dobrú odolnosť proti opotrebovaniu. 2. Odolné voči všeobecnej nízko koncentrovanej kyseline, zásadám, korózii soľného média, korózii odolné voči oxidačným médiám.	Voda, splašky, slabo abrazívne bahno, drť
Polyuretán	1. Má vynikajúcu odolnosť proti opotrebeniu (ekvivalent 10-násobku prírodného kaučuku). 2 kyslý, zásaditý výkon je slabý. 3Nepoužívajte vodu zmiešanú s organickými rozpúšťadlami.	Silná neutrálna buničina, uhoľná kaša, blato atď

Rozsah prietoku

Porovnávacia tabuľka prietoku ---- prietoku
	0.01	1	2	3	4	5	15
15	0.0064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.0707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1195	11.9459	23.8919	35.8377	47.7836	59.7295	179.1886
80	0.1810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.2827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	0.6362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	1.1310	113.0973	226.1947	339.2920	452.3893	565.4846	1696.4600
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	2862.7763	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	10.1788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	6927.2118	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	11451.1050	34353.3157
1000	28.2743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033

Balenie:
1. Najprv zabaľte prietokomer do plastovej fólie a potom ho vložte do exportnej drevenej krabice s penou odolnou voči nárazom.
2. Balenie vykonáva profesionálny baliaci personál.

Doprava:
Podporte určeného špeditéra, inak vám pomôžeme vybrať toho správneho špeditéra.
(Použite FEDEX; Ups; DHL; TNT; EMS atď.)
Pre viac ako 10 jednotiek sa odporúča letecká, železničná a námorná doprava.

Výrobný čas:
Menej ako 20 sád: 3-5 pracovných dní.
Mesačná produkcia: viac ako 800 kusov
