Správna inštaláciaelektromagnetický prietokomerje mimoriadne dôležité pre normálnu prevádzkuelektromagnetický prietokomer, tu je hlavne inštaláciaelektromagnetický snímač prietokomeruainštaláciu prevodníka.
Požiadavky na polohu inštalácieelektromagnetický snímač prietokomeru
Senzor zelektromagnetický prietokomermali by ste venovať pozornosť nasledujúcim problémom:
①Miesto inštalácie
Úroveň ochrany bežného plášťaelektromagnetický snímač prietokuje IP65 (úroveň striekania prachu a vody špecifikovaná GB4208) a požiadavky na miesto inštalácie sú:
a. Pri meraní kvapalín so zmiešanou fázou zvoľte miesto, ktoré nespôsobí oddelenie fáz; b. Vyberte miesto, kde sa v meracej trubici nevyskytuje podtlak;
c. Vyhnite sa inštalácii v blízkosti silného elektrického sociálneho poistenia, ako sú motory, transformátory atď., aby ste predišli rušeniu elektromagnetického poľa; d. Vyhnite sa inštalácii na miestach so silným korozívnym plynom v okolí;
e. Teplota okolia by mala byť vo všeobecnosti v rozsahu -25~60 °C℃, vyhýbajte sa priamemu slnečnému žiareniu čo najviac;
f. Inštalujte na mieste bez vibrácií alebo s nízkymi vibráciami. Ak sú vibrácie príliš veľké, mali by sa k potrubiam pred a za snímač pridať pevné podpery;
g. Relatívna vlhkosť prostredia by mala byť vo všeobecnosti v rozsahu 10 % až 90 %;
h. Baidu by nemal byť inštalovaný na miestach, kde môže byť vystavený dažďu alebo vode.
Ak je stupeň ochrany krytu snímača IP67 (prachotesný a vodotesný) alebo IP68 (prachotesný a ponorný), posledné dve položky možno vynechať.
②Dĺžka rovného potrubia
Theelektromagnetický prietokomermá relatívne nízke požiadavky na dĺžku priameho úseku potrubia pred meračom. Vo všeobecnosti platí, že pre 90° kolená, T-kusy v tvare T, rôzne priemery potrubí, úplne otvorené ventily a iné časti s odporom prietoku by mala byť rovná dĺžka potrubia 3~5D~10 od stredovej čiary osi elektródy snímača (nie čelná strana vstupu snímača). Pre ventily s rôznymi otvormi je potrebná rovná dĺžka potrubia 10D; za snímačom by mala byť rovná dĺžka potrubia 2D~5D. Keď sa ventil nedá úplne otvoriť, ak je uzatváracia plocha ventilu nainštalovaná pod uhlom 45° k ložisku elektródy snímača, môže výrazne znížiť dodatočné chyby.
Dĺžky priamych úsekov potrubia pred a po prúde navrhované rôznymi špecifikáciami a normami sú tiež nekonzistentné. Štatistickým výsledkom je, že predná rovná časť potrubia je v rozsahu 5D až 10D a zadná priama časť potrubia je v rozsahu 3D až 5D.

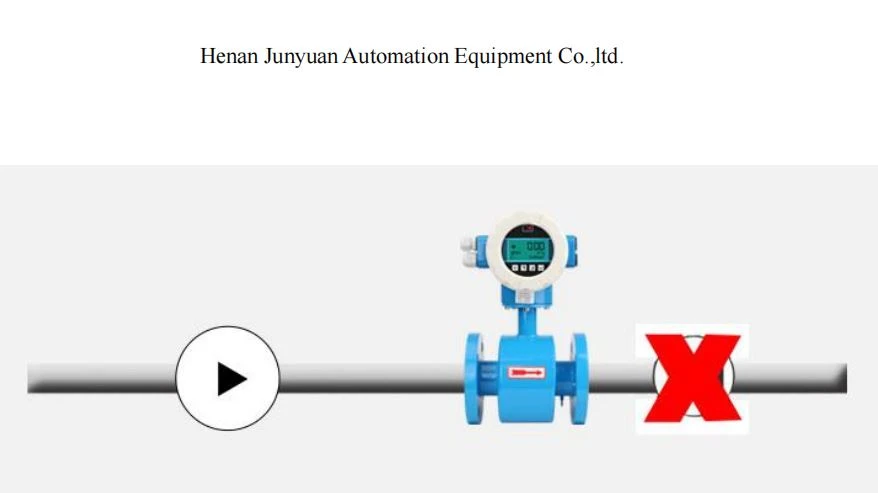

③Montážna poloha a smer prúdenia
Theelektromagnetický snímač prietokumôže byť inštalovaný horizontálne, vertikálne alebo šikmo.④Nainštalujte obtokové potrubie
Aby sa uľahčila kontrola a nastavenie nulového bodu, keď je prietok kvapaliny stacionárny, mali by sa čo najviac inštalovať obtokové potrubia pre malé a stredné priemery potrubí. Pri meraní kvapalín obsahujúcich sediment je potrebné zvážiť spôsob inštalácie, ktorý uľahčuje čistenie snímača.
⑤Aby bolo meranie presné a elektróda nebola korodovaná prúdom, musí byť elektromagnetický snímač prietoku uzemnený oddelene a snímač a kvapalina musia mať približne rovnaký potenciál. Samostatný elektromagnetický prietokomer, v zásade by uzemnenie malo byť na strane snímača a uzemnenie prevodníka by malo byť v rovnakom uzemňovacom bode. Vo väčšine prípadov môže referenčná elektróda alebo kovová trubica snímača' zabezpečiť prípustnú rovnováhu potenciálu. Preto môže byť kvapalina v trubici dezintegrovaná cez vstavanú referenčnú elektródu a kov a uzemňovacia doska snímača môže byť pripojená k uzemňovaciemu vodiču.
