Kroky na inštaláciu pevnéhoultrazvukový prietokomersú nasledovné:
Najprv nastavte špecifikácie potrubia, ako je vonkajší priemer, vnútorný priemer, hrúbka steny, meraná kvapalina, typ snímača, spôsob inštalácie atď. Nakoniec určte vzdialenosť inštalácie a podľa určenej vzdialenosti upevnite snímač na potrubie.
Rýchlo nastavte parametre merania a rýchlo si osvojte spôsob inštalácie
I. Nastavenia parametrov:
1. Napíšte MENU 1 1, aby ste vstúpili do okna 11, potom vstúpte stlačením ENT. Zadajte vonkajší priemer potrubia a potvrďte stlačením ENT.
2. Zadaním ▼/- prejdite nadol a vstúpte do okna 12, potom stlačte ENT pre vstup. Zadajte hrúbku steny potrubia a potvrďte stlačením ENT.
3. Zadaním ▼/- prejdite nadol a vstúpte do okna 14, potom stlačte ENT pre vstup. Pomocou kláves ▲/+ alebo ▼/- vyberte materiál potrubia a potvrďte stlačením ENT.
4. Zadaním ▼/- prejdite nadol a vstúpte do okna 16, potom pre vstup stlačte ENT. Pomocou kláves ▲/+ alebo ▼/- vyberte materiál obloženia a potvrďte stlačením ENT.
5. Zadaním ▼/- prejdite nadol a vstúpte do okna 20, potom stlačte ENT pre vstup. Pomocou kláves ▲/+ alebo ▼/- vyberte typ tekutiny a potvrďte stlačením ENT.
6. Zadaním ▼/- prejdite nadol a vstúpte do okna 23, potom stlačte ENT pre vstup. Pomocou kláves ▲/+ alebo ▼/- vyberte typ snímača a stlačte ENT.
7. Zadaním ▼/- prejdite nadol do okna 24 a potom stlačte ENT. Pomocou kláves ▲/+ alebo ▼/- vyberte spôsob inštalácie a potvrďte stlačením ENT.
8. Napíšte ▼/- a prejdite nadol do okna 25. Nainštalujte senzor podľa zobrazenej inštalačnej vzdialenosti a spôsobu inštalácie zvoleného v predchádzajúcom kroku (pozri Inštalácia senzora).
9. Napíšte MENU 2 6, aby ste vstúpili do okna 26, potom stlačte ENT. Pomocou kláves ▲/+ alebo ▼/- vyberte „1. Solidify Parameters and Use All“.
Potom dvakrát stlačte ENT na potvrdenie (tento krok je veľmi dôležitý).
II. Výber a umiestnenie meracích a montážnych bodov:
1. V ideálnom prípade by mal byť úsek potrubia rovný, aspoň 10D od ohybu proti prúdu a 5D po prúde (podrobnosti nájdete v návode na použitie). Ak to nie je možné, nainštalujte sondu čo najbližšie k stredu, mierne po prúde. D je vonkajší priemer potrubia.
2. Ak je na potrubí izolácia, odstráňte časť izolačnej vrstvy podľa vzdialenosti a spôsobu inštalácie. Po umiestnení skontrolujte, či sú oba snímače v rovnakej axiálnej rovine. Snímače musia byť inštalované na strane potrubia, nie hore alebo dole (ako je znázornené na obrázku).
III. Inštalácia externých upínacích snímačov:

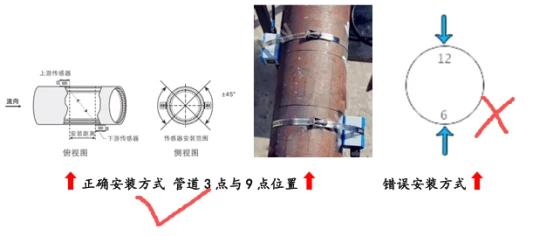

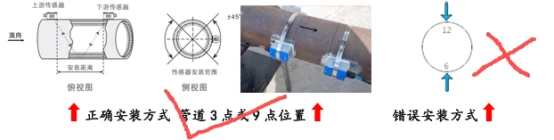

Pri skutočných meraniach, berúc do úvahy prítomnosť vzduchových bublín v hornej časti potrubia a sedimentov v spodnej časti, sa treba vyhnúť polohám 6 hodín/12 hodín. Sonda by mala byť inštalovaná na oboch horizontálnych stranách potrubia. Ak je priestor obmedzený, sonda môže byť inštalovaná vertikálne alebo pod uhlom za predpokladu, že potrubie je plné kvapaliny a bez vzduchových bublín.
1: Inštalácia metódou V- použiteľná pre priemery rúr od DN32 do DN100. Schematický pohľad zhora/spodu.
2: Inštalácia metódou Z- použiteľná na potrubia väčšie ako DN100. Schematický pohľad zhora/spodu.
Ⅳ. Brúsenie miesta inštalácie:
Kovové rúry je potrebné brúsiť. Použite uhlovú brúsku alebo rovný pilník na brúsenie štvorcovej plochy približne 1,5-násobku plochy spodnej plochy sondy v mieste inštalácie, aby ste uľahčili pohyb sondy a optimálne nastavenie meracieho signálu. (PVC rúrky nepotrebujú brúsenie, jednoducho ich utrite.) Po brúsení by mal byť povrch svetlý, hladký a bez škvŕn od hrdze.
V. Inštalácia a nastavenie sondy:
1. Ultrazvukový prietokomer má dve sondy, pred a po prúde.
Najprv rovnomerne naneste 1-2 mm hrubú vrstvu spojovacieho prostriedku alebo silikónu na spodný povrch vstupnej sondy. Potom pevne pripevnite sondu k uzemňovaciemu bodu na potrubí proti prúdu a zaistite ju dodanou oceľovou páskou (zabezpečujúcou dobré spojenie medzi spodným povrchom sondy a povrchom potrubia, bez vzduchových bublín, piesku alebo iných nečistôt).
Ⅵ. Inštalačné video pre svorku-Ultrazvukové prietokomery (TUF-2000B, TUF-2000M, TUF-2000S):
