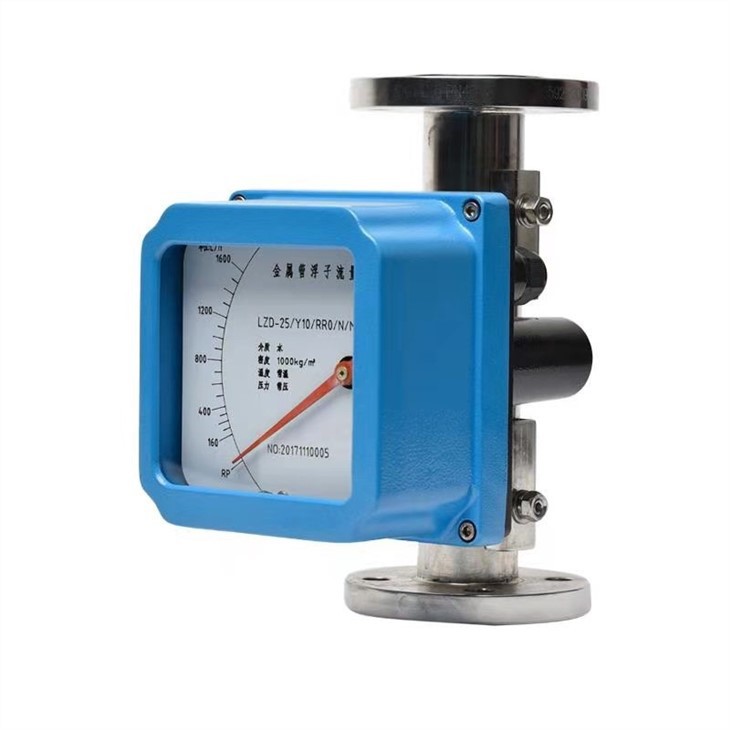

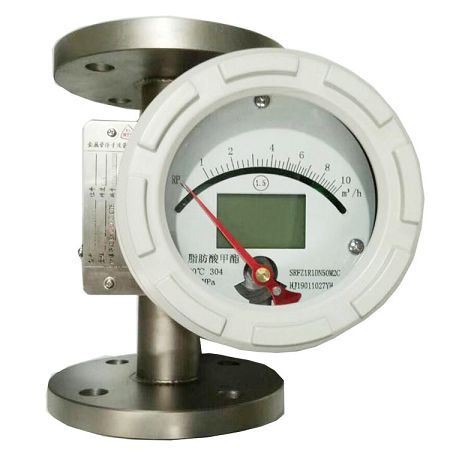

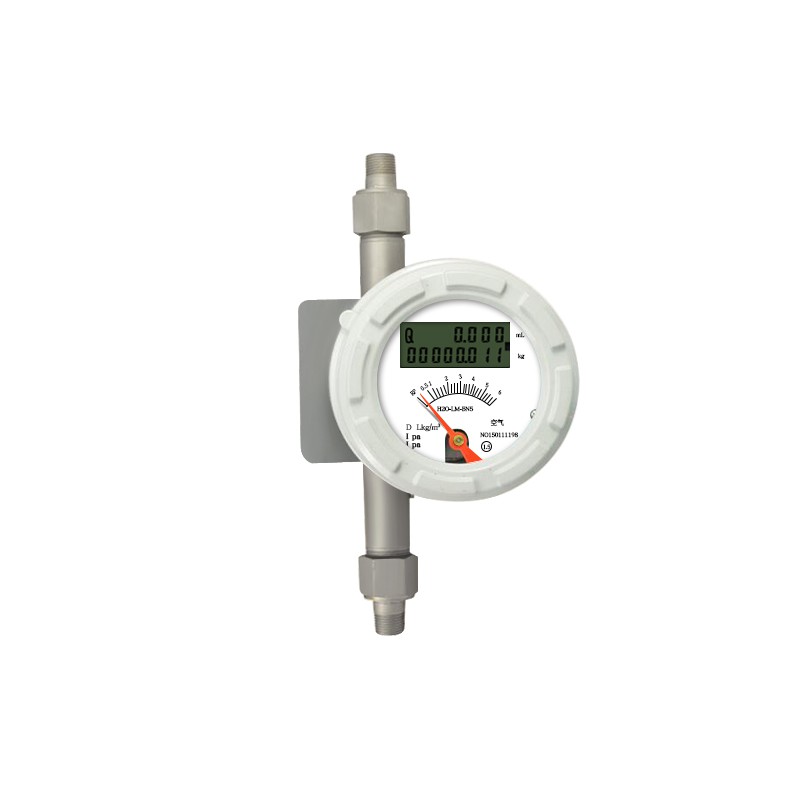

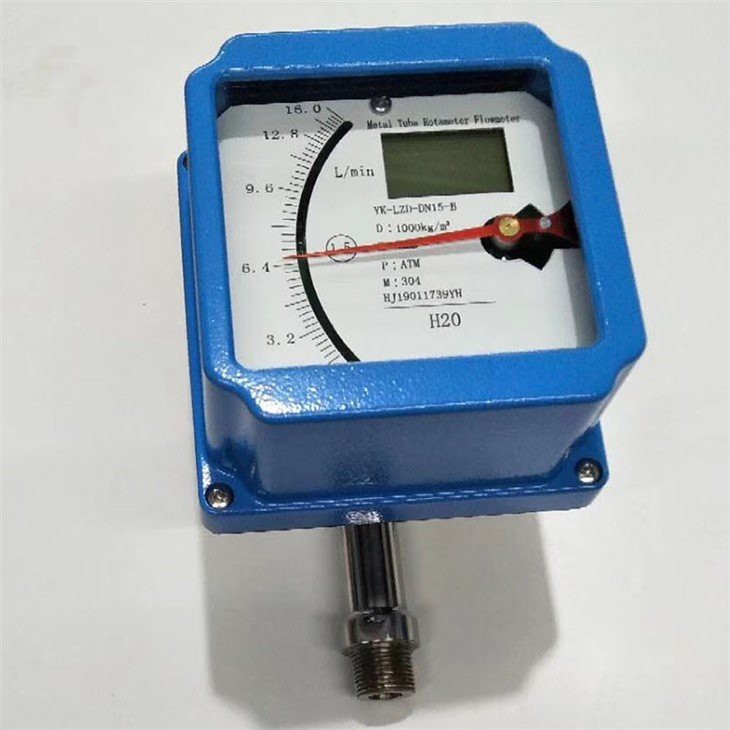

Prietokomer s premenlivou plochou

Prietokomer s premenlivou plochou meria prietok kvapaliny na základe princípu škrtenia, ale mení plochu prietoku kvapaliny tak, aby bol rozdiel tlaku medzi hornou a spodnou časťou rotora konštantný, preto sa nazýva aj konštantný rozdielový tlak s premenlivou plochou prietoku. prietokomer, tiež nazývaný plavákový prietokomer, prietokomer s premenlivou plochou.

Zaslať požiadavku

Chat teraz

Perie:

1. Spôsob inštalácie: vertikálna inštalácia, horizontálna inštalácia
2. Spoľahlivý výkon, nenáročná údržba a dlhá životnosť
3. Nízke požiadavky na rovné časti potrubia
4. Voliteľný režim nabíjania DC napájanie alebo napájanie z batérie
5. Dvojriadkový displej, zobrazenie okamžitého/kumulatívneho prietoku na mieste
6. S klávesnicou na indikátore, jednoduché ovládanie a nastavenie
7. Materiál tela: nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316
8. Displej: lokálne zobrazenie a zobrazenie na mieste
9. Vhodné pre horľavé a výbušné príležitostiParameter

	názov	prietokomer s variabilnou plochou
	Kaliber	DN15-150
	Rozsah prietoku	Kvapalina: 1,0~150000L/h
		Plyn: 0,05~3000 m/H
	Presnosť	±1,0 (plyn) ± 1,5 (kvapalina)
	Výstup signálu	4-20 mA
	Komunikačné rozhranie	RS485, HART
	Monitor	Ukazovateľ alebo LCD
	Materiál meracej trubice	Nehrdzavejúca oceľ, voliteľne potiahnutá PTFE
	Trieda odolná voči výbuchu	Iskrovo bezpečný typ: ExiaⅡCT6Ga, Nehorľavý typ: ExdⅡCT6Gb
	Spôsob inštalácie	Štandardný typ: prírubové pripojenie / Typ jedla: svorkové pripojenie alebo špeciálne prispôsobenie
	Stredná teplota	Rutina: -30°C~+120°C
		Vysoká teplota: -30°C~250°C
		Nízka teplota: -80°C~100°C
	Teplota okolia	-30°C~+60°C
	Stlmiť	10:1,20:1 (špeciálne)

Rozsah prietoku

Priemer (mm)	Rozsah prietoku				Tlaková strata KPa		Úroveň presnosti
15	Voda L/h		Vzduch m3/h		Voda	Vzduch	Úroveň presnosti
	Typ normálnej teploty	Antikorózny	Typ normálnej teploty	, Antikorózny
	2.5---25	2.5----25	0.07--0.7	0.07---0.7	6.5	7.1	1.5 2.5
	4.0---40	4.0---40	0.11---1.1	0.11---1.1	6.5	7.2
	3.6---63	6.3---63	0.18---1.8	0.18---1.8	6.6	7.3
	10---100	10---100	0.28---2.8	0.28---2.8	6.6	7.5
	16----160	16---160	0.4---4.0	0.4---4.0	6.8	8.0
	25----250	25----250	0.7---7.0	0.7----7.0	7.2	10.8
	40---400	40---400	1.0---10	1.0----10	8.6	10.0
	63---630	-------	1.6---16	---------	11.1	14.0
25	100---1000	63---630	3.0---30	1.6----16	7.0	7.7
	160---1600	100---1000	4.5---45	3.0---30	8.0	8.8
	250---2500	160----1600	7.0----70	4.5----45	10.8	12.0
	400---4000	250---2500	11---110	7.0-----70	15.8	19.0
50	630--6300	400---4000	18---180	11-----110	8.1	8.6
	1000--10000	630---6300	25----250	18----180	11.0	10.4
	1600---16000	1000---10000	40----400	25----250	17.0	15.5
80	2500---25000	1600---16000	60---600	40----400	8.1	8.0
80	4000---40000	2500--25000	100----1000	60---600	9.5	13.0
100	6300---63000	4000---40000	200---2000	100----1000	10.0	11.0

	10000---100000	-------	300----3000	--------

Ako si vybrať vhodný prietokomer?
1. Meracie médium
2. Materiál potrubia a materiál tela merača
3. Teplota a tlak média
5. Rozsah prietoku
6. Spôsob inštalácie, spôsob pripojenia
7. Zobrazenie na mieste alebo zobrazenie na mieste
