1. Vlastnosti a výhody merača hladiny JYUS-488XL:
⑴IP68 super vodotesný, vhodný na meranie v rôznych drsných prostrediach. Náš ultrazvukový hladinomer má unikátny 45-stupňový diagonálny vodotesný spoj, vďaka ktorému celý stroj dosahuje vodotesnosť IP68. Pokiaľ bude utiahnutý a namočený vo vode po dobu jedného roka, každý stroj zostane stále v dobrom prevádzkovom stave. Či už v silnom daždi alebo zablatených scénach, dokáže pracovať efektívne a stabilne.
⑵ Vynikajúci výkon, vysoká presnosť merania a dlhá životnosť. JYUS-488XL dosiahol medzinárodné popredie z hľadiska výkonu. Súčasným pripojením k PLC na zobrazenie krivky signálu môžete jasne vidieť výhody našich produktov z hľadiska plynulosti a kontroly otrepov. Každý výrobok vyrábame so štandardmi kvality svetovej triedy.
⑶Z hľadiska návrhu obvodu má komplexné funkcie. Náš 2-drôtový ultrazvukový meradlo nádrže je napájaný 4-20mA slučkou, zatiaľ čo 4-vodič je predvolene nastavený na reléové signály 4-20mA+Modbus RS485+2. Najdôležitejšia vec je, že výstupná svorka 4-20mA sa nezhorí, ak sa omylom pripojí napájací zdroj DC24V. Tento druh multifunkčného dizajnu je na trhu zriedkavý a je tiež vrcholom našich produktov.
⑷Jednoduchá obsluha a prehľadnosť na prvý pohľad. Veľkoplošné LCD menu umožňuje ovládanie na prvý pohľad a všetky funkcie sú jasne viditeľné. Dokonca aj nováčik môže ľahko začať za 5 minút.
⑸ Patentová ochrana a zabezpečenie kvality. Naše výrobky majú prihlásené patenty na vynálezy, patenty na vzhľad a patenty na úžitkové vzory, ktoré sú najlepším dôkazom jedinečnosti a inovácie našich produktov. Na zabezpečenie kvality každého produktu sa spoliehame na patenty.

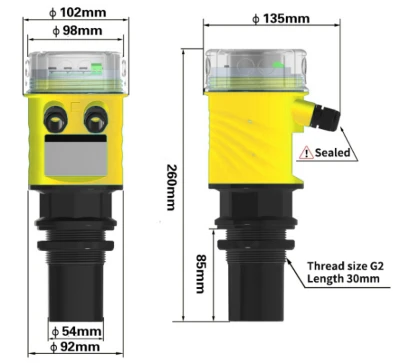

2. Tabuľka veľkostí produktu:
|
|
|
3. Hlavné technické ukazovatele:
|
Funkcia |
Integrovaný typ |
Samostatný typ |
|
Rozsah merania |
5m,10m,15m,20m, 30m, 40m, 50m, 60m |
5m, 10m, 15m, 20m, 30m, 40m,50m, 60m, 70m |
|
Presnosť merania |
0.25%-1.0% |
|
|
Pomer rozlíšenia |
3 mm alebo 0,1 % (podľa toho, čo je väčší) |
3 mm alebo 0,1 % (podľa toho, čo je väčšie) |
|
Displej |
anglický LCD |
anglický LCD |
|
Analógový výstup |
4-linkový systém, 4~20 mA/ 510 Ω záťaž 2-systém vedenia, Záťaž 4~20mA/250Ω |
4~20mA/ 510Ω záťaž |
|
Reléový výstup |
2 skupiny (tj AC 250V/ 8A Alebo DC 30V/ 5A) voliteľné, stavovo programovateľné |
2 skupiny pre jeden kanál a 4 skupiny pre dvojité kanály (voliteľné) AC 250V/ 8A alebo DC 30V/ 5A, stavovo programovateľné |
|
Zdroj |
Štandardná konfigurácia: 24 V DC Voliteľné: 220 VAC+15 % 50 Hz |
štandardná konfigurácia: 220 V AC+15 % 50 Hz Voliteľné: 24 V DC 120 mA Prispôsobené: 12 V DC alebo napájanie z batérie |
|
Okolité teplota |
Zobrazovací prístroj: -20~+60ºC Sonda: -20~+80ºC |
Zobrazovací prístroj: -20~+60ºC Sonda: -20~+80ºC |
|
Komunikácia |
Modbus |
|
|
Stupeň ochrany |
Zobrazovací prístroj: IP65, sonda: IP68 |
|
|
Kábel sondy |
žiadne |
Maximálna dĺžka 100m, štandardná konfigurácia: 10m |
|
Inštalácia sondy |
Vyberte typ na základe meracieho rozsahu a sonda |
|
|
Spotreba energie produktu |
Samostatný napájací zdroj je 24V napájací zdroj, Spotreba tohto typu je 100 mA (bez relé), 120 mA (s prehrávaním), 2 relé sú 145 mA, 3 relé sú 170 mA, 4 relé sú 190 mA. |
|
|
Spotreba energie produktu |
Štvorvodičový integrovaný, napájanie 24V, spotreba je 80mA bez relé a 105mA s relé | |
|
Spotreba energie produktu |
Integrovaný dvojvodičový systém, napájanie 24V, nie je možné inštalovať relé a spotreba energie je 30 mA. | |
4.Kútik výrobnej dielne:
Máme zásoby v Dali a môžeme zaručiť rýchle dodanie po prijatí platby.
|
|
|
|
|
|
5. Rozsah aplikácie:
Ultrazvukový manometer je veľmi bežne používaný merací nástroj na meranie hladiny kvapalín. Ako bezdotykový hladinomer sa často používa v niektorých situáciách so zložitými pracovnými podmienkami alebo špeciálnymi požiadavkami, pretože neprichádza do kontaktu s médiom.
JYUS-488XL je digitálny prístroj na meranie hladiny kvapaliny riadený mikroprocesorom. Skladá sa z troch častí: ultrazvukový prevodník, procesorová jednotka a výstupná jednotka. Pri meraní sú senzorom (prevodníkom) emitované ultrazvukové impulzy. Zvukové vlny sa odrážajú od povrchu kvapaliny a sú prijímané rovnakým snímačom alebo ultrazvukovým prijímačom. Premieňajú sa na elektrické signály prostredníctvom piezoelektrických kryštálov alebo magnetostrikčných zariadení a sú prenášané a prijímané zvukovými vlnami. čas na výpočet vzdialenosti od snímača k povrchu meranej kvapaliny.
Keďže tento hladinomer využíva bezkontaktné meranie, merané médium je takmer neobmedzené a môže byť široko používané na meranie výšky rôznych kvapalín. Bežné aplikačné podmienky, ako sú šachty, továrenské vodné nádrže, nádrže, komunálne inžinierstvo, vodovodná voda, čistenie odpadových vôd, ochrana vody a vodná energia, oceľ, uhoľné bane, elektrická energia, petrochémia, mestské rieky a jazerá, doprava a potravinársky priemysel.
6. Požiadavky na inštaláciu:
⑴ Vzdialenosť medzi vysielacou plochou sondy a minimálnou hladinou kvapaliny musí byť menšia ako rozsah zvoleného prístroja.
⑵ Vzdialenosť medzi vysielacou plochou sondy a najvyššou hladinou kvapaliny by mala byť väčšia ako slepá oblasť zvoleného prístroja.
⑶ Vysielací povrch sondy by mal byť udržiavaný rovnobežne s povrchom kvapaliny.
⑷ Inštalačná poloha sondy by sa mala snažiť vyhnúť vstupnému a výstupnému portu.
⑸ Ak stena bazéna alebo steny nádrže nie je hladká, inštalačná poloha prístroja by mala ponechať stenu bazéna alebo steny nádrže nad 0,5 m.
⑹ Ak je vzdialenosť medzi vysielacou plochou sondy a najvyššou hladinou kvapaliny menšia ako slepá oblasť zvoleného prístroja, predlžovacia trubica by mala byť inštalovaná s priemerom väčším ako 120mm, dĺžka 0 .45m~0.60m, vertikálna inštalácia, vnútorná stena je hladká a otvor na nádrži by mal byť väčší ako vnútorný priemer predlžovacej rúrky. Alebo presuňte potrubie na dno nádrže, priemer potrubia je väčší ako 100 mm a zostávajúci otvor v spodnej časti potrubia by mal udržiavať hladinu kvapaliny v predlžovacej trubici a nádrži rovnako vysoko.
7. Použite schému scény:
|
|
|
|
|
|
8. Záväzok:
Naše kvapalinové ultrazvukové hladinomery sú pred opustením továrne kalibrované jedna ku jednej, aby sa zabezpečila presnosť 0.25-1 %. Všetky produkty spoločnosti Henan Junyuan Automation Equipment Co., Ltd. majú 24-mesačnú záruku. Ak sa vyskytnú problémy s kvalitou produktu, môžeme bezplatne nahradiť nové nástroje a vybavenie.
Ak máte ďalšie otázky, kontaktujte nás, budeme mať individuálnych profesionálnych obchodných zástupcov a obchodných manažérov, ktorí odpovedia na vaše otázky. Všetci kolegovia v Henan Junyuan Automation Equipment Co., Ltd. vítajú vaše otázky kedykoľvek! ! !
