1. Klasifikácia podľa typu a spôsobu pripojenia:

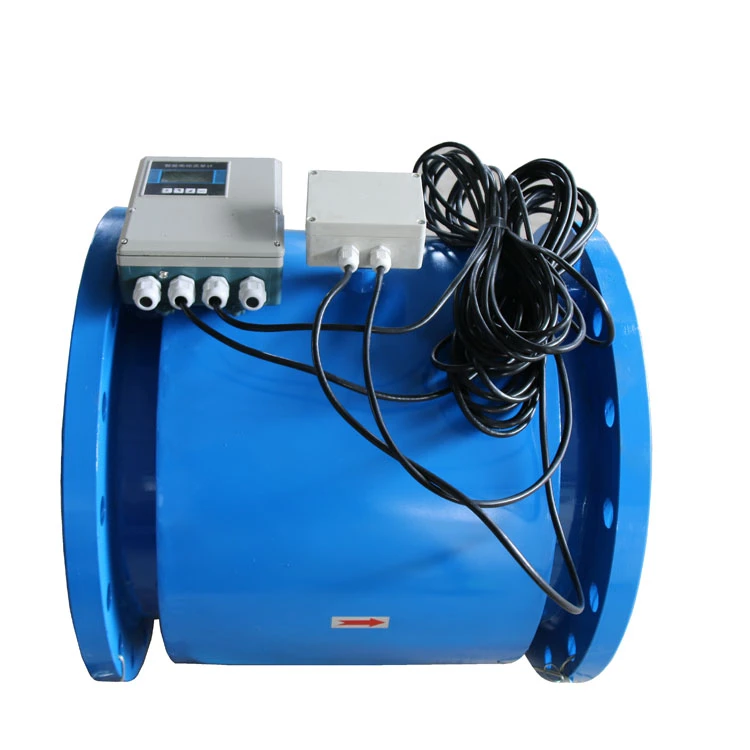

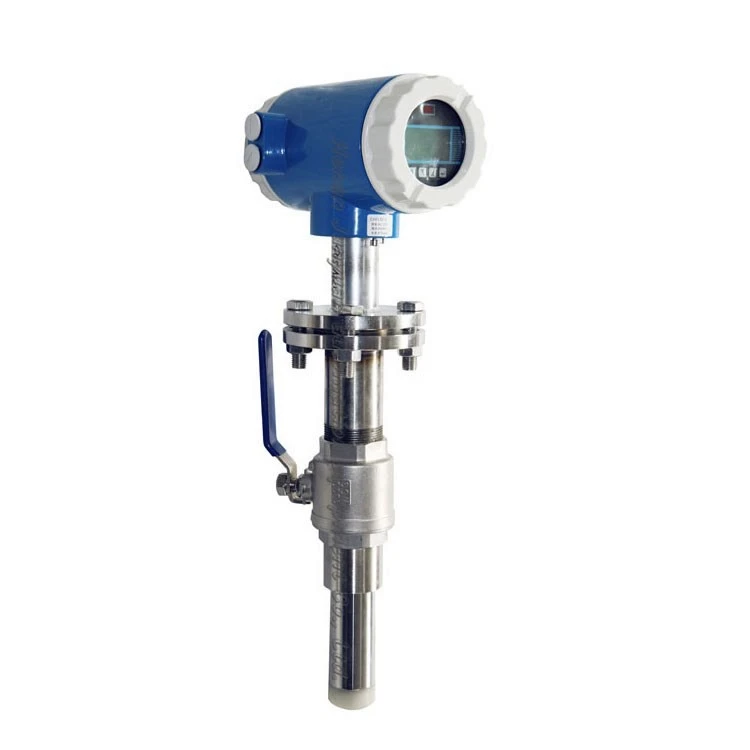

Typ: diaľkový, integrovaný, zásuvný

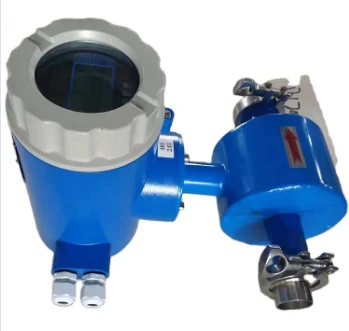

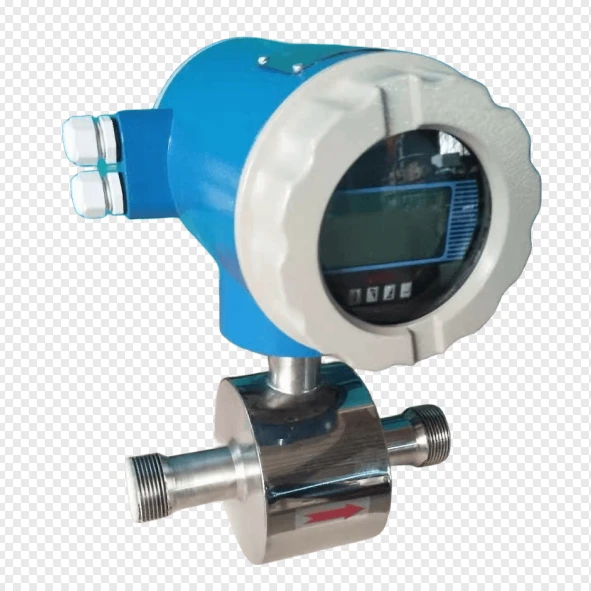

Spôsob pripojenia: prírubové spojenie, svorkové spojenie, závitové spojenie.
Ako je ukázané nižšie:
 |  |  |
 |  |  |
2. Vlastnosti a aplikácie:
magnetický prietokomer na vodu je prístroj, ktorý meria prietok vodivých kvapalín na princípe Faradayovho zákona elektromagnetickej indukcie. Keď vodivá kvapalina prúdi v potrubí, pretína siločiary magnetického poľa vo vertikálnom smere a na elektródach na oboch stranách potrubia sa generuje indukovaný elektrický potenciál. Veľkosť indukovaného potenciálu je úmerná priemernému prietoku vodivého média vo vnútri potrubia. Veľkosť indukovaného potenciálu sa prenáša do konvertora a konvertor vypočítava prietok v smere hodinových ručičiek a kumulatívny prietok.
⑴. V potrubí nie sú žiadne odporové časti, tlaková strata je veľmi malá, merateľný rozsah prietoku je veľký, pomer maximálneho prietoku k minimálnemu prietoku je vo všeobecnosti väčší ako 20:1 a použiteľný rozsah priemeru priemyselného potrubia je široká, do 3m.
⑵. Výstupný signál je lineárny s nameraným prietokom a má vysokú presnosť. Dokáže merať prietok všetkých vodivých kvapalín, ako sú kyseliny, zásady, soľné roztoky, voda, splašky, korozívne kvapaliny, bahno, minerálna drvina, papierová drť atď. s vodivosťou väčšou alebo rovnou 5 μs/cm. .
3. Technické parametre:
Meno Produktu | Prietokomer nápojov |
Max prietok | 15m/s |
Úroveň presnosti | ±0.5% ,±0.2% |
Vodivosť kvapaliny | >5 μS/cm |
Nominálny tlak | 1,6 Mpa (Ak je potrebné prispôsobiť, poraďte sa s nami) |
Kaliber | DN6-DN3000 |
Materiál podšívky | PTFE,PFA,F46Tvrdá guma,Neoprén,Polyuretán, |
elektróda | SUS316, Hastelloy C(HC), Hastelloy B(HB) |
Okolitá vlhkosť | 5-100%RH (relatívna vlhkosť) |
Teplota okolia | -25 stupeň až +60 stupeň |
Rozsah merania | 1500:1, menej ako alebo rovné 15 m/s |
Typ štruktúry | Kompaktný typ, delený typ, zásuvný typ |
Úroveň ochrany | IP68, IP67, IP65 (predvolené) |
Ex-proof Mark | ExmdIIBT4 |
Zdroj | 24 V DC, 220 V AC, 3,6 V lítiová batéria |
Výstup signálu | 4-20Ma výstup, pulzný výstup |
Komunikačný protokol | Modbus RS485, protokol Hart |
4.Výber zelektródymateriál
| Materiál elektródy | Odolnosť proti korózii |
SUS316 | Pre priemyselnú vodu, domácu vodu, splašky, korozívne médiá, široko používané v ropnom, chemickom, močovinovom a inom priemysle. |
Karbid volfrámu potiahnutý nehrdzavejúcou oceľou | Pre nekorozívne, vysoko abrazívne médiá |
tantal (tan) | Má vynikajúcu odolnosť proti korózii a sklo je veľmi podobné korózii okrem kyseliny fluorovodíkovej, dymovej kyseliny dusičnej, zásad, takmer všetkých chemických médií (vrátane kyseliny chlorovodíkovej, kyseliny sírovej a aqua regia). |
titán (Ti) | Je odolný voči morskej vode, rôznym chloridom a chlórnanom, oxidačným kyselinám (vrátane dymovej kyseliny dusičnej), organickým kyselinám, zásadám atď. a nie je odolný voči korózii čistých redukčných kyselín (ako je kyselina sírová a kyselina chlorovodíková). Ak však kyselina obsahuje oxidanty (ako je kyselina dusičná, Fe +++, Cu ++), korózia sa výrazne zníži. |
Hastelloy C(HC) | Oxidačná kyselina, ako je kyselina dusičná, zmiešaná kyselina alebo kyselina chrómová a kyselina sírová zmiešaná stredná korózia, ale tiež odolná voči oxidačným soliam, ako je Fe +++, Cu ++ alebo iným oxidantom, ako je roztok chlórnanu nad morom hladina, korózia morskej vody |
Platina - zliatina irídia | Takmer sa vzťahuje na všetky chemikálie, ale nie na aqua regia a amónne soli. |
Hastelloy B (HB) | Kyselina chlorovodíková všetkých koncentrácií pod bodom varu má dobrú odolnosť proti korózii, ale aj kyselina sírová, kyselina fosforečná, kyselina fluorovodíková, organické kyseliny a iné neoxidačné kyseliny, alkálie, korózia neoxidačných soľných roztokov. |
5. Rozsah prietoku
Tabuľka porovnávania prietoku---- | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

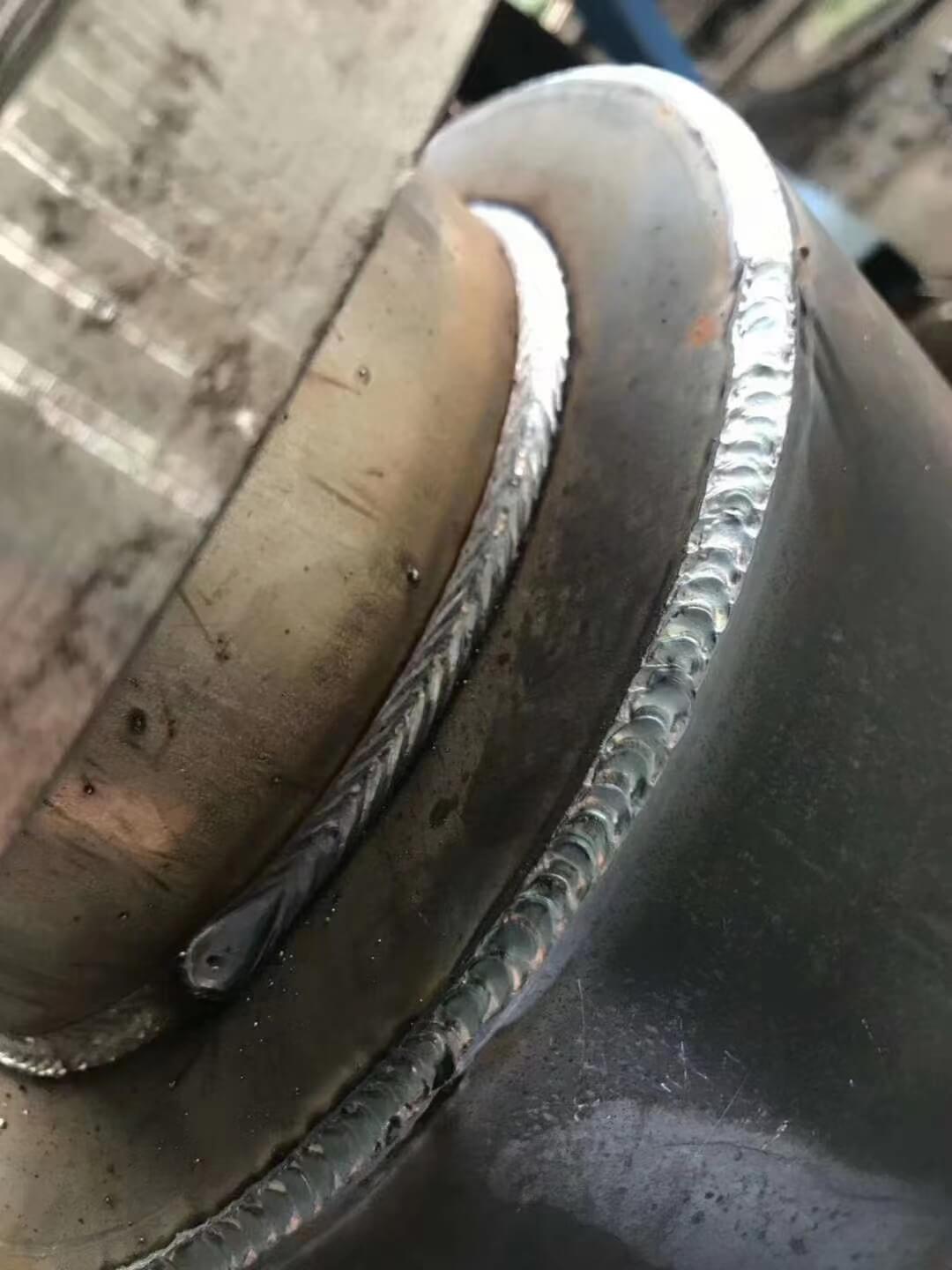

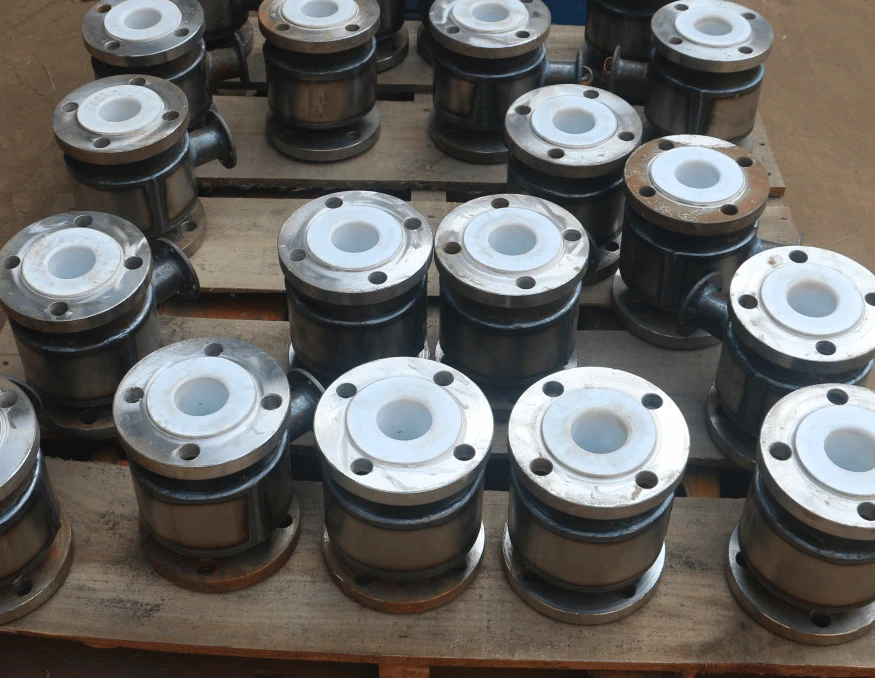

6. Zváranie častí:
Zváranie magnetických prietokomerov pre vodnú časť je tiež kritickou súčasťou. Pre bezproblémové zváranie používame argónové oblúkové zváranie, aby sme zabezpečili úroveň ochrany a životnosť snímača prietoku.
 |  |
 |  |
7.Časté otázky
Otázka: Ste výrobca?
Odpoveď: Áno, sme výrobca, môžeme vám ponúknuť najkvalitnejší prietokomer a konkurencieschopnú cenu. Môže splniť vaše prispôsobené potreby.
Otázka: Máte nejaký certifikát? Môžete poskytnúť základ certifikátu na moju žiadosť?
Odpoveď: Máme certifikát ISO a CE. Ak potrebujete ďalšie certifikáty, môžeme požiadať.
Otázka: Aká je záruka na váš produkt?
Odpoveď: Dvojročná záručná doba.
8. Správny spôsob inštalácie:
9. O nás:
Spoločnosť Henan Junyuan má pokročilú výrobnú technológiu a dokonalý systém popredajných služieb. Hlavnými produktmi sú: elektromagnetický prietokomer vody, vírivý prietokomer vzduchu, prietokomer turbínového oleja, ultrazvukový prietokomer vody, škrtiace zariadenie, rotameter, kompletná sada automatického prietokomeru, široko používaný v elektrickej energii, metalurgii, zásobovaní vodou a odvodňovaní , ropný, papierenský, chemický, medicínsky, ľahký priemysel, ochrana životného prostredia a ďalšie oddelenia.
Naša filozofia: snaha o dokonalosť, profesionalita.
Náš cieľ: Prežiť našou kvalitou, získať ústne vyjadrenie našimi službami.
 |  |
 |  |
Ak máte ďalšie otázky, kontaktujte nás, budeme mať profesionálnych obchodných zástupcov, ktorí vás budú kontaktovať, aby odpovedali na všetky vaše otázky! ! !
